UIC60 и P65 (также известные как R65) — это два наиболее распространённых тяжёлых железных рельса класса 60 кг, используемых в железнодорожном строительстве по всему миру. Многие международные покупатели, подрядчики по железнодорожным проектам и инженеры по линиям железной дороги часто путают их с одинаковыми рельсами из-за схожего теоретического веса.
Однако UIC60 и P65/R65 соответствуют совершенно разным стандартам производства: у них различаются размеры секций, параметры проектирования рельсового профиля, совместимость крепёжных элементов и механические характеристики. Использование этих типов крепёжных элементов в одном проекте может привести к несоответствию между ними, нестабильности трамвайнной линии и даже к риску для безопасности.
В данной статье проводится чёткое сравнение рельсов UIC60 и P65/R65 по таким параметрам, как стандарты, габариты, области применения и взаимозаменяемость, что помогает вам принять правильное решение при закупке.
Базовые стандарты и применение на рынке
UIC60 Rail
Высокий стандарт: EN 13674-1 (европейский стандарт UIC)
Основные рынки: Европа, Ближний Восток, Африка, Юго-Восточная Азия, международные проекты железнодорожных линий с стандартным колеобразием.
Адаптированный профиль пути: стандартный железнодорожный профиль — 1435 мм
Рельс P65 / R65
Выполняемый стандарт: GOST 51685 (стандарт РФ при участии стран СНГ)
Основные рынки: Россия, Узбекистан, Казахстан, Кыргызстан и другие страны Центральной Азии
Нормированная ширина пути: 1520 мм

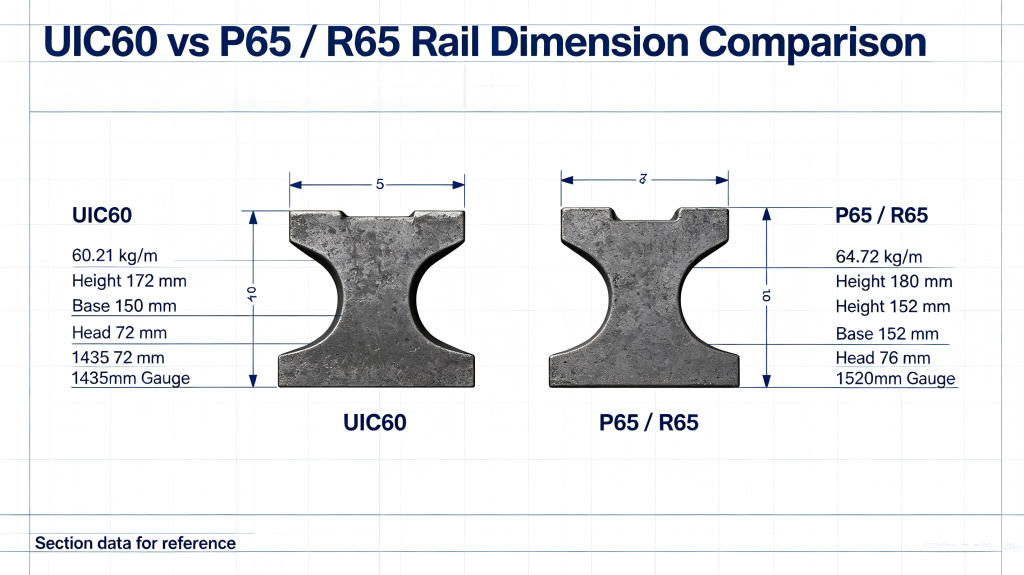

Таблица сравнения размеров и параметров (Core Data)
| Параметр | UIC60 Rail | Рельс P65 / R65 |
| Теоретический вес | 60.21 kg/m | 64.72 kg/m |
| Высота рельсов | 172 mm | 180 mm |
| Ширина основания | 150 mm | 152 mm |
| Ширина головы | 72 mm | 76 mm |
| Стандартная система | EN / UIC | GOST |
| Применимый масштаб | 1435 мм — стандартная ширина пути | Ширина рельсов — 1520 мм |
Ключевой вывод: рельс P65/R65 более тяжёлый, выше и шире, чем рельс UIC60; различия между ними очевидны, однако их размеры не являются универсальными.
Совместимость крепежных элементов и фишплейтов
Это самая серьёзная ошибка в процессе закупок железнодорожного оборудования.
Рельс UIC60 совместим только с рыбными пластинами UIC60, стандартными рельсовыми креплениями UIC, болтами и подушками.
Линейка P65/R65 поддерживает только стандартные рыбные пластины GOST и крепёжные элементы серии CIS.
Расстояние между отверстиями для болтов, диаметр отверстий и размеры основания двух рельсов различаются. Узлы крепления типа UIC60 не подлежат использованию на рельсах P65, а также обратное соотношение — недопустимо. Смешанная установка может привести к ослаблению крепления и деформации траектории движения.
Можно ли использовать рельсы UIC60 и P65 в качестве взаимозаменяемых вариантов?
Краткий ответ: Не подлежат замене в официальных железнодорожных проектах.
Хотя оба представляют собой тяжёлые рельсы класса 60, они используются в различных железнодорожных системах:
- Различные системы проектирования колеи (1435 мм против 1520 мм)
- Различные размеры секций и контактные поверхности
- Полностью иные системы застёжек.
Различные стандарты допусков на контроль и механические параметры
Индивидуальным клиентам разрешено использовать альтернативные способы укладки только на временных неформальных участках; однако это решение не утверждено для официальных железных дорог — грузовых и пассажирских линий.

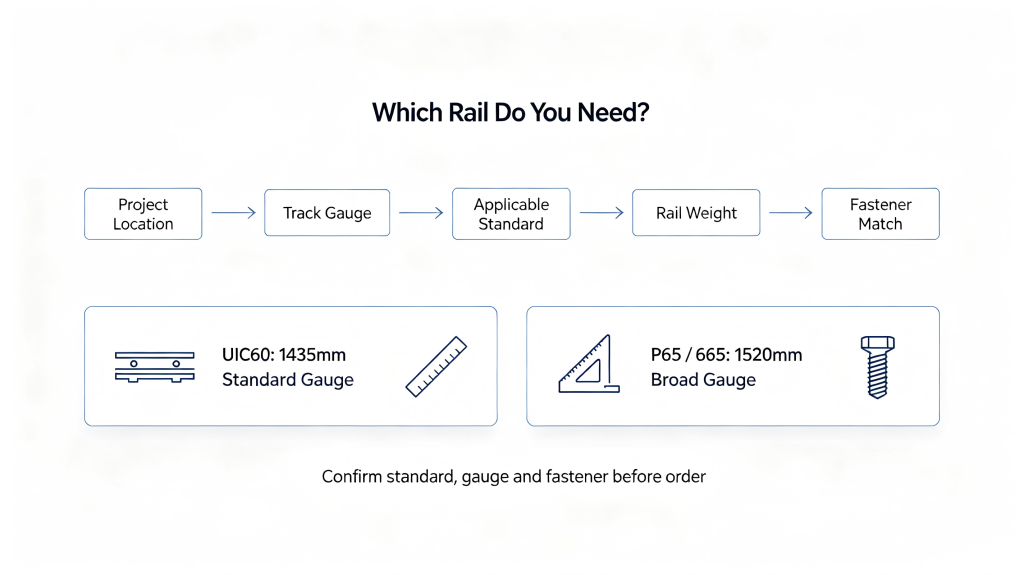

Руководство по выбору сценариев применения
Выберите UIC60 Rail при следующих условиях:
- Ваш проект соответствует европейским или международным железнодорожным стандартам.
- Трассовое расстояние составляет 1435 мм — стандартное значение.
- Проекты, расположенные в Европе, на Ближнем Востоке, в Африке и в Юго-Восточной Азии
- Обычные пассажирские и грузовые главные линии
Выберите рельс P65/R65 при следующих условиях:
- Проекты в Центральной Азии, России и странах СНГ
- Строительство или реконструкция железнодорожной линии с шириной проезда 1520 мм
- Тяжелые грузовые линии с высокими требованиями к нагрузке на ось
Частые ошибки покупателей
- Оценивание типа рельсов исключительно по массе (класс 60 кг), без проверки соответствия стандартам.
- Соответствие рыбных плит UIC60 рельсам P65
- Замена друг друга на официальных железных дорогах
- Не учитывая разницу в размерах между 1435 мм и 1520 мм.
Заключение
Рельсы UIC60 и P65/R65 являются типичными тяжёлыми рельсами для двух независимых железнодорожных систем. Они отличаются по массе, габаритам, стандартам, совместимости крепежных элементов и условиям применения. При проектировании железнодорожной инфраструктуры при выборе типа рельсов необходимо строго соблюдать проектный колею и требования стандартов.
Если вам необходима индивидуальная обработка рельсов — например, по их пересечению, сверлению, закалке головок или комплексные решения по подбору рельсовых крепёжных элементов, обращайтесь к нам: мы предоставим профессиональную техническую поддержку и предложим цены напрямую с завода.
