Технические спецификации

Производственная технология

1. Подготовка поверхности (смазывание и очистка)

– Абразивная обработка: трубы подвергают агрегатному обработанию до Sa 2,5/3 (ISO 8501-1) для удаления шлака, ржавчины и других примесей.

– Профиль поверхности: обеспечивает анкерный рельеф 50–100μm для оптимального прилипания эпоксидной смеси.

– Предварительное нагревание: трубки нагреваются до 40–60 °C для удаления влаги.

2. Нанесение эпоксидного порошка ( слой FBE )

Электростатическое распыление: порошок эпоксидного материала ( FBE ), полученный методом сплавления, наносится с помощью электростатических устройств при температуре 180–220 ° C.

– Обработка: материал нагревается до такой температуры, чтобы образовался химически связанный, непрерывный слой ( типичная толщина: 80–150μm ).

3. Нанесение клеевого слоя

– Экструзионное покрытие: кополимерный клей (например, полипропилен с привитым малеиновым ангидридом) наносится на слой FBE методом экструзии при нагреве.

– Управление температурой: поддерживается в диапазоне 200–230 °C для обеспечения надёжного соединения между FBE и PP.

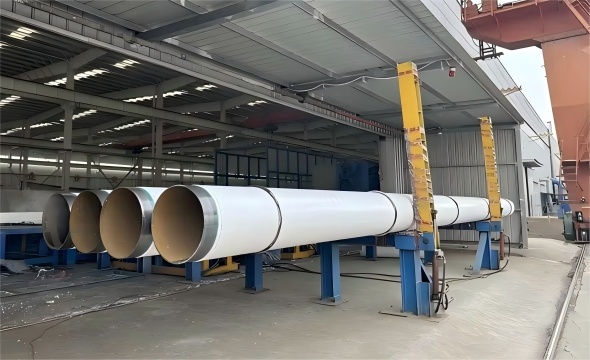

4. Полипропиленовый наружный слой (экструзионный)

– Совместная экструзия: полипропилен (ПП) плавят и экструдируют через клейкую пленку при температуре 220–250 °C.

– Управление толщиной: толщина слоя из полипропилена регулируется в зависимости от диаметра труб (обычно 1.5–3.0mm).

– Охлаждение: охлаждение водой или воздушным охлаждением для затвердения покрытия.

5.Контроль качества

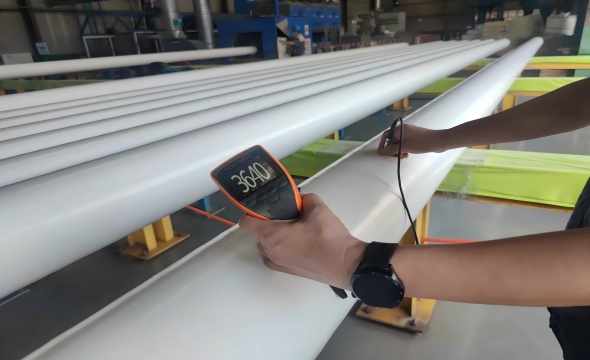

– Измерение толщины: Ультразвуковые геометрические измерители проверяют однородность покрытия.

– Тест на адгезию: ≥50 Н/см (ISO 21809-3).

– Выявление воздушных зазоров: испытание искрой высокого напряжения (≥5 кВ/мм).

– Устойчивость к удару: ≥8 Дж/мм (ASTM G14).

6. Обработка и защита от разрезов

– Обработка концов: покрытые концы труб обрабатываются для обеспечения их совместимости при сварке.

– Временные крышки: пластиковые крышки защищают концы при транспортировке.

Типичные приложения

– Нефть и газ: подводные трубопроводы, газовые месторождения с высоким содержанием серы.

– Химическая промышленность: агрессивные транспортировочные жидкости.

– Муниципальные: очистка сточных вод, системы вторичного водоснабжения.
