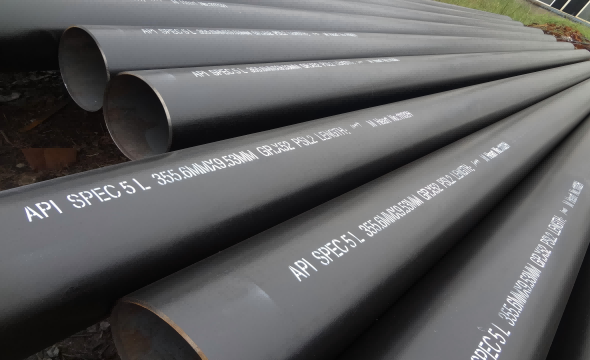

Бесшовная труба для трубопровода AP I 5L X42-X70 PSL2

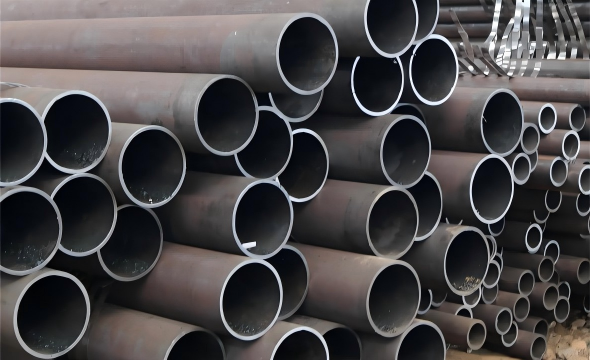

Безшовная Труба, Безшовная трубопроводная линия по стандартам API 5L

Бесшовная труба для трубопровода AP I 5L X42-X70 PSL2

Трубопроводы используются для транспортировки нефти, газа и воды в энергетической инфраструктуре. Доступны в бесшовном и сварном исполнении, имеют гладкие, резьбовые или скошенные концы для сварки, муфтового соединения или механических соединений. Изготовлены в соответствии со стандартами API 5L, ISO 3183 и ASTM, что обеспечивает высокую прочность, коррозионную стойкость и долговечность для сложных промышленных условий эксплуатации.

Email:

sales@imristeel.com

Phone:

+86 13646172523

Quote Now

Обзор продукта

Химический состав

Соответствующая продукция

Описание товара

Название продукта:

Бесшовная труба для трубопровода AP I 5L X42-X70 PSL2

Стандарт:

API SPEC 5L

Уровень:

Группа A, B, C, X42–X70

Толщина стенки:

3,5–60 мм или по индивидуальному заказу

Форма:

Круг

внешний диаметр:

38-457mm

место происхождения:

Внутренняя Монголия, Китай

Пользовательский интерфейс:

Транспортировка газа и нефти

Поверхность Лечение:

горячекатаный

Толерантность:

OD: ±0.075D;WT: -12.5% ~ +15%

Конец:

Простой, с бортом или по заказу

Завершающий защитный элемент:

Пластиковые крышки на трубах, защитный чехол или индивидуальный вариант

Длина:

6–12 м или по индивидуальному заказу

бренд:

Баотоуская сталь

Время доставки:

Как правило, в течение 30–45 дней, в зависимости от объёма.

Химический состав

Химический состав трубы API 5L PSL 2 с диаметром t ≤ 25,0 мм (0,984 дюйма)

Марка стали (Название стали)	Массовая доля, рассчитанная на основе анализа плавки и продукта. % макс									Углерод Эквивалент а % макс
Марка стали (Название стали)	C b	Si	Mn b	P	S	V	Nb	Ti	Other	CE IIW	CE pcm
Бесшовно Трубка
L245R или BR	0,24	0,40	1.20	0,025	0,015	с	с	0,04	е,л	0,43	0,25
L290R или X42R	0,24	0,40	1.20	0,025	0,015	0,06	0,05	0,04	е,л	0,43	0,25
L245N или BN	0,24	0,40	1.20	0,025	0,015	с	с	0,04	е,л	0,43	0,25
L290N или X42N	0,24	0,40	1.20	0,025	0,015	0,06	0,05	0,04	е,л	0,43	0,25
L320N или X46N	0,24	0,40	1.40	0,025	0,015	0,07	0,05	0,04	д,е,л	0,43	0,25
L360N или X52N	0,24	0,45	1.40	0,025	0,015	0.10	0,05	0,04	д,е,л	0,43	0,25
L390N или X56N	0,24	0,45	1.40	0,025	0,015	0,10 ф	0,05	0,04	д,е,л	0,43	0,25
L415N или X60N	0,24 ф	0,45 ф	1.40 ф	0,025	0,015	0,10 ф	0,05 ф	0,04 ф	г,х,л	Как и было согласовано
L245Q или BQ	0,18	0,45	1.40	0,025	0,015	0,05	0,05	0,04	е,л	0,43	0,25
L290Q или X42Q	0,18	0,45	1.40	0,025	0,015	0,05	0,05	0,04	е,л	0,43	0,25
L320Q или X46Q	0,18	0,45	1.40	0,025	0,015	0,05	0,05	0,04	е,л	0,43	0,25
L360Q или X52Q	0,18	0,45	1.50	0,025	0,015	0,05	0,05	0,04	е,л	0,43	0,25
L390Q или X56Q	0,18	0,45	1.50	0,025	0,015	0,07	0,05	0,04	д,е,л	0,43	0,25
L415Q или X60Q	0,18 ф	0,45 ф	1,70 ф	0,025	0,015	г	г	г	х,л	0,43	0,25
L450Q или X65Q	0,18 ф	0,45 ф	1,70 ф	0,025	0,015	г	г	г	х,л	0,43	0,25
L485Q или X70Q	0,18 ф	0,45 ф	1,80 ф	0,025	0,015	г	г	г	х,л	0,43	0,25
L555Q или X80Q	0,18 ф	0,45 ф	1,90 ф	0,025	0,015	г	г	г	и,дж	Как и было согласовано
L625Q или X90Q	0,16 ф	0,45 ф	1.90	0,020	0,010	г	г	г	дж,к	Как и было согласовано
L690Q или X100Q	0,16 ф	0,45 ф	1.90	0,020	0,010	г	г	г	дж,к	Как и было согласовано
a. На основании анализа продукции, для бесшовных труб с толщиной стенки t > 20,0 мм (0,787 дюйма) предельные значения CE должны соответствовать согласованным; предельные значения CE IIW применяются, если C > 0,12 %, а предельные значения CE p cm применяются, если C ≤ 0,12 %. b. За каждое снижение на 0,01 % ниже установленного максимума для C допускается увеличение на 0,05 % выше установленного максимума для Mn, но не более 1,65 % для марок ≥ L245 или B, но ≤ L360 или X52; не более 1,75 % для марок > L360 или X52, но < L485 или X70; не более 2,00 % для марок ≥ L485 или X70, но ≤ L555 или X80; и не более 2,20 % для марок > L555 или X80. c Если не оговорено иное, Nb + V ≤ 0,06 %. d Nb + V + Ti ≤ 0,15 %. e Если не оговорено иное, Cu ≤ 0,50 %; Ni ≤ 0,30 %; Cr ≤ 0,30 % и Mo ≤ 0,15 %. f Если не оговорено иное. Nb + V + Ti ≤ 0,15 %. h Если не оговорено иное, Cu ≤ 0,50 %; Ni ≤ 0,50 %; Cr ≤ 0,50 % и Mo ≤ 0,50 %. i Если не оговорено иное, Cu ≤ 0,50 %; Ni ≤ 1,00 %; Cr ≤ 0,50 % и Mo ≤ 0,50 %. j B ≤ 0,004 %. k Если не оговорено иное, Cu ≤ 0,50 %; Ni ≤ 1,00 %; Cr ≤ 0,55 % и Mo ≤ 0,80 %. i Для марок труб PSL 2, за исключением тех марок, к которым уже применяется сноска j), действуют следующие правила: если не согласовано иное, нет Преднамеренное добавление B допускается, при этом остаточное содержание B ≤ 0,001 %.

Механические характеристики

Требования к результатам испытаний на растяжение для труб API 5L PSL 2

Марка труб

Корпус бесшовной трубы

Сварной шов

из HFW,

ПИЛ и

Трубка COW

Предел текучести

Rt0.5

МПа (фунт/дюйм²)

Предел прочности на растяжение

Рм

МПа (фунт/дюйм²)

Соотношение a,c

Rt0.5/Rm

Удлинение

(на 50 мм)

или 2 дюйма)

Аф

Прочность на растяжение

Сила д

Рм

МПа (фунт/дюйм²)

мин

макс

мин

макс

мин

L245R или BR

L245N или BN

L245Q или BQ

Л245М или БМ

245

(35 500)

450

(65,300) е

415

(60,200)

655

(95 000)

0,93

415

(60,200)

L290R или X42R

L290N или X42N

L290Q или X42Q

L290M или X42M

290

(42,100)

495

(71,800)

415

(60,200)

655

(95 000)

0,93

415

(60,200)

L320N или X46N

L320Q или X46Q

L320M или X46M

320

(46,400)

525

(76,100)

435

(63,100)

655

(95 000)

0,93

435

(63,100)

L360N или X52N

L360Q или X52Q

L360M или X52M

360

(52,200)

530

(76,900)

460

(66,700)

760

(110,200)

0,93

460

(66,700)

L390N или X56N

L390Q или X56Q

Л390М или X56М

390

(56,600)

545

(79 000)

490

(71,100)

760

(110,200)

0,93

490

(71,100)

L415N или X60N

L415Q или X60Q

Л415М или X60М

415

(60,200)

565

(81,900)

520

(75,400)

760

(110,200)

0,93

520

(75,400)

L450Q или X65Q

Л450М или X65М

450

(65,300)

600

(87 000)

535

(77,600)

760

(110,200)

0,93

535

(77,600)

L485Q или X70Q

L485M или X70M

485

(70,300)

635

(92,100)

570

(82,700)

760

(110,200)

0,93

570

(82,700)

L555Q или X80Q

L555M или X80M

555

(80 500)

705

(102,300)

625

(90,600)

825

(119,700)

0,93

625

(90,600)

Л625М или X90М

625

(90,600)

775

(112,400)

695

(100,800)

915

(132,700)

0,95

695

(100,800)

L625Q или X90Q

625

(90,600)

775

(112,400)

695

(100,800)

915

(132,700)

0,97 г

L690M или X100M

690

(100,100) б

840

(121,800) б

760

(110,200)

990

(143,600)

0,97 ч

760

(110,200)

L690Q или X100Q

690

(100,100) б

840

(121,800) б

760

(110,200)

990

(143,600)

0,97 ч

L830M или X120M

830

(120,400) б

1050

(152,300) б

915

(132,700)

1145

(166,100)

0,99 ч

915

(132,700)

a Для промежуточных марок стали разница между указанным максимальным пределом текучести и указанным минимальным пределом текучести должна соответствовать значению, указанному в таблице для следующей более высокой марки, а разница между указанным минимальным пределом прочности на растяжение и указанным минимальным пределом текучести должна соответствовать значению, указанному в таблице для следующей более высокой марки; для промежуточных марок стали до марки L320 или X46 предел прочности на растяжение должен составлять ≤ 655 МПа (95 000 psi); для промежуточных марок стали выше марки L320 или X46 и ниже марки L555 или X80 предел прочности на растяжение должен составлять ≤ 760 МПа (110 200 psi); для промежуточных марок стали выше марки L555 или X80 максимально допустимый предел прочности на растяжение определяется методом интерполяции; для единиц СИ расчетное значение округляется до ближайших 5 МПа; для единиц СИ расчетное значение округляется до ближайших 100 psi.

b Для оценок > L625 или X90 применяется Rp0.2.

c. Это ограничение применяется к трубам с диаметром D > 323,9 мм (12,750 дюймов).

d Для промежуточных марок стали указанная минимальная прочность на растяжение сварного шва должна быть такой же, как и та, которая была определена для корпуса трубы с использованием сноски а).

e. Для труб, требующих продольного испытания, максимальный предел текучести должен составлять ≤ 495 МПа (71 800 фунтов на квадратный дюйм).

f. Указанное минимальное удлинение Af определяется по следующей формуле:

Аф = С, где

Значение C равно 1940 для расчетов с использованием единиц СИ и 625 000 для расчетов с использованием единиц USC;

Axc — это применимая площадь поперечного сечения образца для испытания на растяжение, выраженная в квадратных миллиметрах (квадратных дюймах), следующим образом:

1) для образцов с круглым поперечным сечением: 130 мм² (0,20 дюйма²) для образцов диаметром 12,7 мм (0,500 дюйма) и 8,9 мм (0,350 дюйма); 65 мм² (0,10 дюйма²) для образцов диаметром 6,4 мм (0,250 дюйма);

2) для образцов, проверяемых по всему сечению, вычисляется меньшее из двух значений: а) 485 мм² (0,75 дюйма²) и б) площадь поперечного сечения образца, рассчитанная с использованием заданного наружного диаметра и заданной толщины стенки трубы, округленная до ближайшего целого числа.

10 мм² (0,01 дюйма²);

3) для образцов в виде полосок вычисляется меньшее из двух значений: а) 485 мм² (0,75 дюйма²) и б) площадь поперечного сечения образца, рассчитанная с использованием

указанная ширина образца и указанная толщина стенки трубы, округленные до ближайших 10 мм² (0,01 дюйма²);

U — это установленный минимальный предел прочности на растяжение, выраженный в мегапаскалях (фунтах на квадратный дюйм).

g Более низкие значения Rt0.5/Rm может быть оговорено по соглашению.

Для марок стали > L625 или X90 применяется значение Rp0.2 /Rm. Более низкие значения Rp0.2 /Rm могут быть указаны по соглашению сторон.

Трубы для трубопроводов: ключевые области применения в различных отраслях промышленности.

Трубопроводы являются важнейшими компонентами во многих отраслях промышленности, обеспечивая эффективную и безопасную транспортировку жидкостей, газов и других материалов. Ниже перечислены основные области применения, где трубопроводы играют жизненно важную роль:

Нефтегазовая промышленность

– Нефтепроводы: транспортируют сырую нефть от мест добычи до нефтеперерабатывающих заводов.

– Газопроводы: обеспечивают подачу газа для жилых, коммерческих и промышленных нужд.

– Морские трубопроводы: подводные применения для глубоководной разведки нефти и газа.

Управление водными ресурсами и сточными водами

– Водопроводные трубопроводы: обеспечивают подачу питьевой воды в городские и сельские районы.

– Канализационные трубопроводы: транспортируют сточные воды на очистные сооружения.

– Ирригационные трубопроводы: обеспечивают распределение воды в сельском хозяйстве.

Химическая и нефтехимическая промышленность

– Химические трубопроводы: Безопасная перекачка коррозионных и опасных жидкостей.

– Нефтехимические трубопроводы: транспортируют нефтепродукты, такие как этилен и пропилен.

Производство электроэнергии и энергетический сектор

– Паропроводы: используются на тепловых электростанциях.

– Гидроэнергетические трубопроводы: Направляют воду к турбинам для производства энергии.

Горнодобывающая промышленность и транспортировка пульпы

– Шламовые трубопроводы: обеспечивают эффективную транспортировку руды, отходов обогащения и минеральных концентратов.

Инфраструктура и городское развитие

– Трубопроводы централизованного тепло- и холодоснабжения: Обеспечивают энергоэффективность систем отопления, вентиляции и кондиционирования воздуха.

– Муниципальные трубопроводы: Поддержка городских коммунальных сетей.

Промышленное производство

– Трубопроводы сжатого воздуха: обеспечивают заводы пневматической энергией.

– Технологические конвейеры: Обеспечивают перемещение материалов на производственных линиях.
